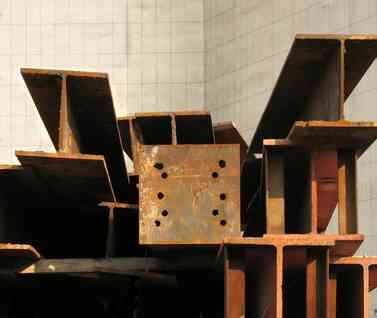

Большие здания стальным каркасом. Каждая "кость" или кусок стали несет piecemark, или метки, чтобы отличать его от других. Каждый кусок стали начали как один чертеж или чертеж детали, прежде чем стать частью целого. В конструктор трудился над этим рисунком, обеспечивая размеры отверстий, размеры, маркировку и тщательно каждую часть. Чтение металла чертежи изготовление требует знания стандартных методов детализации.
в больших зданиях содержат стальные каркасы. Каждая "кость" или кусок стали несет piecemark, или метки, чтобы отличать его от других. Каждый кусок стали начали как один чертеж или чертеж детали, прежде чем стать частью целого. В конструктор трудился над этим рисунком, обеспечивая размеры отверстий, размеры, маркировку и тщательно каждую часть. Чтение металла чертежи изготовление требует знания стандартных методов детализации.
- поместите чертеж на столе с названием блока на нижней правой стороне. Спецификации, традиционно расположенный над заголовком блока на правой стороне листа, содержит перечень точных размеров и длины из стали необходимы чтобы собрать куски нарисованной на этот проект.
- найдите кусок Марк. Каждый чертеж будет помечен кусок марки, такие как 1С1, 2В4, А6 или аналогичного обозначения с буквы и цифры. На счет материала обеспечивает разбивку материала для каждой части метки, показанные на этом чертеже детали.
- посмотреть на один из нарисованных частей. Измерения стали берутся слева направо, используя ходовые размеры от стали или из отметить workpoint. Для прямых элементов или неосложненный стали считать размеры начать на старте стали. Если чертежник используется workpoint, в "РГ" или кружок со стрелкой будет указывать на workpoint от измерений.
- Примечание Габаритные размеры, традиционно расположенный ниже нарисованных частей. Эта информация дает общую длину куска от внешнего края до внешнего края, когда полный. Основной Размер члена здесь будут перечислены обеспечивая двойную проверку против законопроекта о список материалов.
- искать стрелки, указывающие на дополнительные кусочки. Деталей, таких как уголки или пластины, которые крепятся к основной стальной элемент будет помечен номера деталей, используя строчные буквы и цифры, такие как pb2. Первая буква означает "в" на угол, "p" для плиты, или других обозначений для менее часто используемых элементов.
как найти работающем измерения, которые будут помечены на линии старта добавленные шт - найти любые отверстия должны быть просверлены. Деталировщик обеспечивает запуск Размеры для отверстий, назвав их выше нарисованных частей и обеспечивает измерения от верхней части главного члена, чтобы найти отверстия на части.
- прочитайте коробки над заголовком блока. Эта область содержит разное рисование заметок, таких как сталь требует любая краска и сколько слоев. Этот район поставляет также количество и тип болтов области нужно соединить этот кусочек в дом.
А советы-предупреждения
- изготовление металлического магазины подразделяются на две основные категории: Сварной магазин или прикручен магазин. Сваренные магазины прикрепить преимущественно с помощью сварки как можно больше штук. Болтовые магазины предпочитают болт детали вместе.
- Деталировщик вообще начать работать Габариты в конце главной стальная для болтовых магазины. Проверить конкретное практики вашего магазина на ходовые размеры, а не стандартный, не существует.
<литий класс="элемент headline5 предупреждение">хотя некоторые элементы рисунка остаются распространенной практикой, промышленность не предлагает никаких конкретных деталей чертежных стандартов или требований. Каждый detailer и каждый подробно компания часто имеет свой собственный способ представления информации. Потратьте несколько минут, чтобы просмотреть каждый рисунок. Искать ящики с конкретными нотами, где специальные сведения, такие как определенные типы краски или требований подключения может быть прописано.
